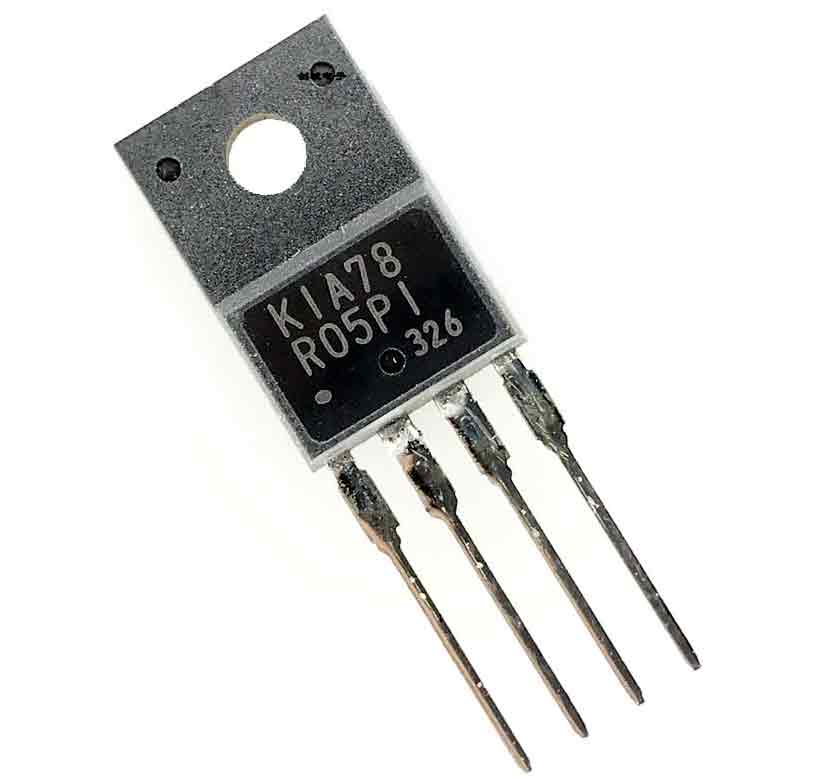

Cara Kerja IC KIA78R05PI – IC KIA78R05PI, atau Integrated Circuit KIA78R05PI, adalah salah satu komponen penting dalam dunia elektronik. IC ini memiliki peran yang sangat krusial dalam menjaga stabilitas dan kelancaran operasi berbagai perangkat elektronik, terutama yang membutuhkan suplai daya yang stabil.

Artikel ini akan membahas secara rinci cara kerja IC KIA78R05PI, termasuk komponen-komponen utamanya, aplikasi, keunggulan, dan beberapa tips dalam penggunaannya.

Apa Itu IC KIA78R05PI?

IC KIA78R05PI adalah regulator tegangan terpadu yang sangat populer di dunia elektronik. IC ini diproduksi oleh berbagai produsen elektronik terkemuka dan telah digunakan secara luas dalam berbagai aplikasi, mulai dari perangkat elektronik konsumen hingga peralatan industri.

Tugas utama IC KIA78R05PI adalah untuk memastikan bahwa perangkat elektronik yang menerimanya mendapatkan tegangan yang stabil sesuai dengan kebutuhan.

Satu fitur yang sangat penting dari IC KIA78R05PI adalah kemampuannya untuk menghasilkan tegangan keluaran yang tetap (fixed output voltage). Artinya, ketika IC ini digunakan dalam sebuah rangkaian, tegangan keluaran dari IC KIA78R05PI akan selalu tetap pada tingkat yang telah ditentukan, meskipun terdapat fluktuasi pada tegangan masukan.

Struktur dan Komponen Utama IC KIA78R05PI

Untuk memahami cara kerja IC KIA78R05PI, kita perlu melihat struktur dan komponen-komponen utamanya. Berikut adalah beberapa komponen kunci dalam IC ini:

1. Terminal Input (Masukan): Ini adalah tempat di mana tegangan masukan diterapkan. IC KIA78R05PI memiliki tiga terminal, yaitu IN, GND, dan OUT. Terminal IN adalah tempat di mana sumber tegangan masukan terhubung. Terminal GND adalah terminal tanah (ground) yang harus dihubungkan ke tanah rangkaian. Terminal OUT adalah tempat di mana tegangan keluaran yang telah diatur diperoleh.
2. Rangkaian Regulasi: Bagian paling penting dari IC KIA78R05PI adalah rangkaian regulasi. Rangkaian ini terdiri dari sejumlah transistor dan resistor yang mengatur tegangan keluaran sesuai dengan tegangan referensi yang telah ditentukan. Ini memastikan bahwa tegangan keluaran tetap stabil, bahkan jika tegangan masukan berfluktuasi.
3. Komponen Pelindung: IC KIA78R05PI juga dilengkapi dengan berbagai komponen pelindung, seperti dioda pelindung dan kapasitor. Ini membantu melindungi IC dari lonjakan tegangan dan mengurangi noise pada keluaran.
4. Penandaan: IC KIA78R05PI biasanya memiliki penandaan yang jelas yang memudahkan pengguna untuk mengidentifikasi pin-pinnya. Ini termasuk nomor bagian, label IN, GND, dan OUT, serta informasi penting lainnya.

Cara Kerja IC KIA78R05PI

Sekarang, mari kita bahas secara lebih mendalam bagaimana cara kerja IC KIA78R05PI.

Ketika tegangan masukan diterapkan pada terminal IN, IC ini melakukan sejumlah langkah untuk menghasilkan tegangan keluaran yang stabil.

1. Referensi Tegangan: IC KIA78R05PI menggunakan tegangan referensi internal yang telah ditentukan sebelumnya. Tegangan referensi ini adalah parameter yang sangat penting karena menentukan tegangan keluaran yang akan dihasilkan. Dalam kasus KIA78R05PI, tegangan referensinya adalah sekitar 5 Volt.
2. Pembanding (Comparator): IC ini menggunakan pembanding internal yang membandingkan tegangan referensi dengan tegangan masukan. Jika tegangan masukan lebih tinggi dari tegangan referensi, pembanding akan memberikan sinyal yang menginstruksikan rangkaian regulasi untuk mengurangi tegangan keluaran.
3. Rangkaian Regulasi: Rangkaian regulasi dalam IC KIA78R05PI bekerja untuk mengatur tegangan keluaran sesuai dengan perintah dari pembanding. Ini dilakukan dengan mengendalikan transistor yang mengatur aliran arus listrik ke beban. Jika tegangan keluaran terlalu tinggi, transistor akan mengurangi aliran arus, dan sebaliknya.
4. Pelindung dan Stabilisasi: Selain menjaga tegangan keluaran agar tetap stabil, IC KIA78R05PI juga dilengkapi dengan komponen pelindung yang melindungi IC dari lonjakan tegangan atau noise pada sumber tegangan masukan.

Aplikasi IC KIA78R05PI

IC KIA78R05PI digunakan dalam berbagai aplikasi di berbagai industri. Berikut adalah beberapa contoh aplikasi umumnya:

1. Peralatan Elektronik Konsumen: IC KIA78R05PI digunakan dalam perangkat elektronik konsumen seperti TV, stereo, pemutar DVD, dan peralatan rumah tangga lainnya untuk menghasilkan tegangan yang stabil.
2. Elektronik Otomotif: Dalam kendaraan, IC ini dapat digunakan dalam berbagai sistem seperti sistem audio, pencahayaan, dan kontrol mesin untuk memastikan suplai daya yang konsisten.
3. Industri Elektronik: Dalam lingkungan industri, IC KIA78R05PI digunakan dalam peralatan otomatisasi, pengendalian motor, dan sistem pemantauan untuk menjaga stabilitas dan kinerja perangkat elektronik.
4. Peralatan Medis: Dalam peralatan medis seperti alat pemantauan pasien, IC KIA78R05PI digunakan untuk memastikan bahwa peralatan tersebut beroperasi dengan aman dan akurat.
5. Telekomunikasi: IC ini juga digunakan dalam peralatan telekomunikasi untuk memastikan kelancaran komunikasi dan jaringan.

Keunggulan IC KIA78R05PI

IC KIA78R05PI memiliki sejumlah keunggulan yang membuatnya menjadi pilihan yang baik dalam berbagai aplikasi. Berikut adalah beberapa keunggulan utama IC ini:

1. Tegangan Keluaran Tetap: Salah satu keunggulan utama IC KIA78R05PI adalah kemampuannya untuk menghasilkan tegangan keluaran yang tetap. Ini berarti bahwa bahkan jika tegangan masukan fluktuasi atau ada gangguan pada sumber daya, tegangan keluaran tetap stabil sesuai dengan kebutuhan. Ini sangat penting dalam aplikasi di mana stabilitas tegangan sangat dibutuhkan, seperti dalam perangkat medis atau peralatan otomotif.
2. Desain Terpadu: IC KIA78R05PI adalah komponen terpadu, yang berarti komponen-komponen kritis seperti transistor dan resistor untuk regulasi tegangan sudah ada dalam satu paket. Hal ini membuat desain rangkaian lebih sederhana dan menghemat ruang di papan sirkuit.
3. Perlindungan Terhadap Lonjakan Tegangan: IC ini juga dilengkapi dengan komponen pelindung yang membantu melindungi perangkat dari lonjakan tegangan yang tidak diinginkan. Ini membantu meningkatkan masa pakai perangkat dan menjaga stabilitas operasional.
4. Efisiensi Energi: KIA78R05PI memiliki efisiensi tinggi, yang berarti bahwa sedikit energi yang hilang dalam bentuk panas saat mengatur tegangan. Ini penting dalam aplikasi di mana efisiensi energi menjadi faktor penentu, seperti peralatan bertenaga baterai.
5. Ketahanan Terhadap Noise: IC ini juga mampu mengurangi noise pada tegangan keluaran. Hal ini penting dalam aplikasi di mana kualitas sinyal atau data sangat penting, seperti dalam peralatan telekomunikasi.

Tips dalam Menggunakan IC KIA78R05PI

Meskipun IC KIA78R05PI memiliki banyak keunggulan, ada beberapa tips yang perlu diperhatikan dalam penggunaannya:

1. Pemilihan Kapasitor: Pastikan untuk menggunakan kapasitor output yang sesuai dengan rekomendasi produsen. Kapasitor output digunakan untuk menjaga stabilitas tegangan keluaran, dan pemilihan yang tepat sangat penting.
2. Jangan Melebihi Kapasitas Maksimum: IC KIA78R05PI memiliki batasan kapasitas maksimumnya. Pastikan untuk tidak melebihi batasan ini, karena hal ini dapat merusak IC atau mengurangi umur pakainya.
3. Perhatikan Suhu Operasi: IC ini memiliki suhu operasi yang direkomendasikan. Jangan biarkan suhu melebihi batasan ini, karena suhu yang terlalu tinggi dapat mengurangi kinerja dan umur pakai IC.
4. Grounding yang Baik: Pastikan grounding (penyambungan ke tanah) dilakukan dengan baik, karena ini sangat penting untuk menjaga stabilitas operasional.
5. Perhatikan Tegangan Masukan: Pastikan tegangan masukan sesuai dengan spesifikasi IC. Tegangan masukan yang terlalu tinggi atau terlalu rendah dapat merusak IC.

Kesimpulan

IC KIA78R05PI adalah komponen penting dalam dunia elektronik yang bertanggung jawab untuk menghasilkan tegangan keluaran yang stabil. Dengan kemampuannya mengatur tegangan keluaran sesuai dengan tegangan referensi, IC ini mendukung berbagai aplikasi di berbagai industri, termasuk elektronik konsumen, otomotif, industri, medis, dan telekomunikasi.

Keunggulan-keunggulan seperti tegangan keluaran tetap, desain terpadu, perlindungan terhadap lonjakan tegangan, efisiensi energi, dan ketahanan terhadap noise menjadikan IC KIA78R05PI pilihan yang populer dalam berbagai aplikasi. Namun, pengguna perlu memperhatikan beberapa tips penting, seperti pemilihan kapasitor yang tepat dan memperhatikan suhu operasi, untuk memastikan kinerja yang optimal dan umur pakai yang panjang.

Dengan pemahaman yang baik tentang cara kerja IC KIA78R05PI dan penerapannya yang tepat, Anda dapat memastikan bahwa perangkat elektronik Anda beroperasi dengan stabil dan andal.

IC ini adalah salah satu komponen yang mendasar dalam menjaga kualitas dan kinerja perangkat elektronik modern, dan penting untuk memahami prinsip-prinsip dasar di balik operasinya.
